Routeros Mikrotik Tutorial - Cara Memblokir Website (Facebook) Menggunakan Layer 7 Mikrotik

Di bawah ini saya akan share Tutorial Mikrotik untuk memblokir facebook menggunakan Mikrotik L7 Protokol (Layer 7). Protokol Layer7 ialah metode untuk mencari referensi dalam ICMP / TCP / UDP stream, atau istilah lainnya regex pattern.

Cara kerja L7 ialah mencocokan (mathcer) 10 paket koneksi pertama atau 2KB koneksi pertama dan mencari pola/pattern data yang sesuai dengan yang tersedia. Jika referensi ini tidak ditemukan dalam data yang tersedia, matcher tidak memeriksa lebih lanjut. Dan akan dianggap unknown connections. Anda harus mempertimbangkan bahwa banyak koneksi secara signifikan akan meningkatkan penggunaan memori pada RB maupun PC Router anda. Untuk menghindari itu tambahkan regular firewall matchers (pattern) untuk mengurangi jumlah data yang dikirimkan ke layer-7 filter.

Layer7 matcher harus melihat kedua arah lalu lintas (masuk dan keluar). Untuk memenuhi persyaratan ini rule l7  harus diatur dalam chain Forward. Jika rule pada chain input/prerouting maka aturan yang sama harus diatur juga dalam chain output/postrouting , kalau tidak maka data mungkin dianggap tidak lengkap sehingga pola/pattern dianggap tidak benar /cocok.

Oke udah tau kan perihal Layer 7 Protocol? Kita lanjut aja ya. Kaprikornus skenario yang akan kita gunakan ialah menyerupai gambar berikut ini :

Tutorial ini ada dua bab :

1. Block facebook website buat semua orang yang konek ke local network.

Pertama, kita cek dulu situs Facebook mampu dibuka apa tidak.

Cek IP address client yang tidak boleh buka Facebook

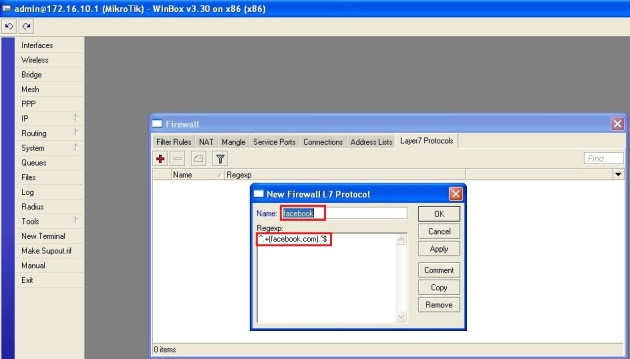

Selanjutnya, masuk ke Winbox Mikrotik, masuk ke menu IP --> Firewall --> Layer 7 Protocols. Buat rule regexp gres untuk memblokir Facebook.

Langkah nya menyerupai pada gambar berikut ini :

Beri nama rule tersebut facebook, masukkan script regexp berikut ini :

^.+(facebook.com).*$

Selanjutnya, buat Firewall Rule gres dengan :

Chain : forward

Src Address : alamat jaringan dari client (172.16.10.0/24)

Masuk tab Advanced, pada Layer 7 Protocol pilih "facebook"

Masuk tab Action, pilih Action drop.

Sekarang coba tes setingan tadi berhasil apa tidak.

Cek juga apa setingan ini ngeblok situs selain facebook

Oke bisa, setingannya berjalan dengan lancar gan

2. Membuat facebook hanya mampu dibuka oleh beberapa user saja.

Oke lanjut ya, kali ini kita coba buka koneksi salah satu client semoga mampu buka facebook untuk client kedua (172.16.10.199/24) tapi masih tetap memblokir susukan ke facebook buat client lainnya.

Buat Filter rule keduadengan Src Address spesifik ke IP address client nya yaitu 172.16.10.199 bukannya alamat jaringannya (network address).

Jangan lupa Action nya pilih accept.

Pindah rule yang gres dibuat tadi ke paling atas ya.

Coba tes setingan ini pada client kedua (172.16.10.199/24):

Detail pada rule nya ada paket dan data yang lewat.

Cek juga pada client lainnya pada network yang sama apakah facebook mampu diakses apa tidak.

Coba lihat lagi rule nya

Drop packets rate nya naik kan. Ini berarti setingan kita berhasil memblokir Facebook menggunakan Layer 7 Protocol Mikrotik.

Kita juga mampu lakukan hal yang sama untuk memblokir situs youtube, dll. Silakan anda coba dan terapkan sendiri.

Semoga bermanfaat :)
